Turmzielfernrohr T.Z.F. 4/b "CME" (Wichmann - Berlin), Panzerkampfwagen II (Panzer II Ausf. F), circa 1943

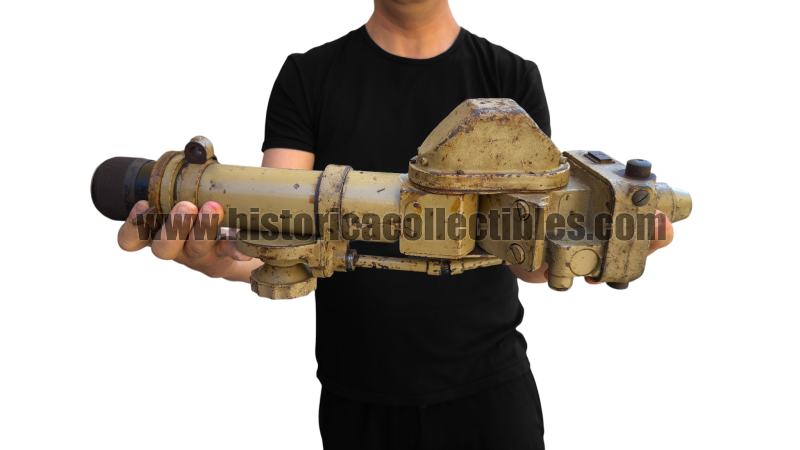

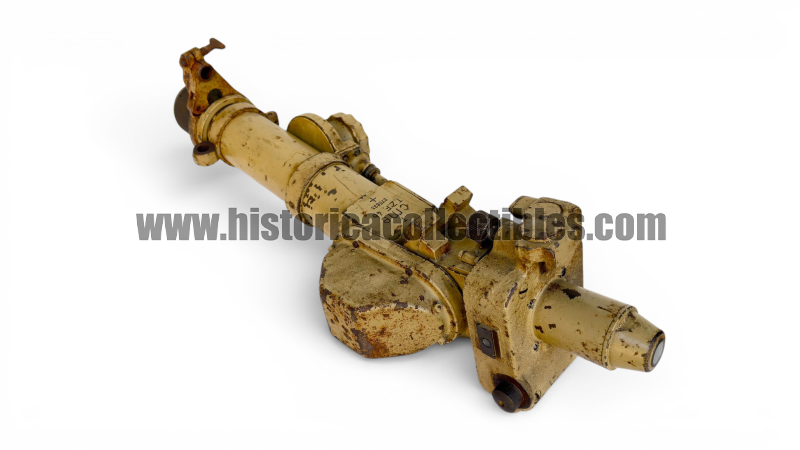

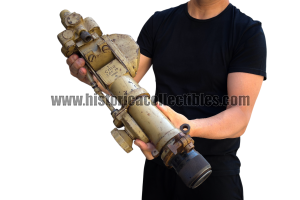

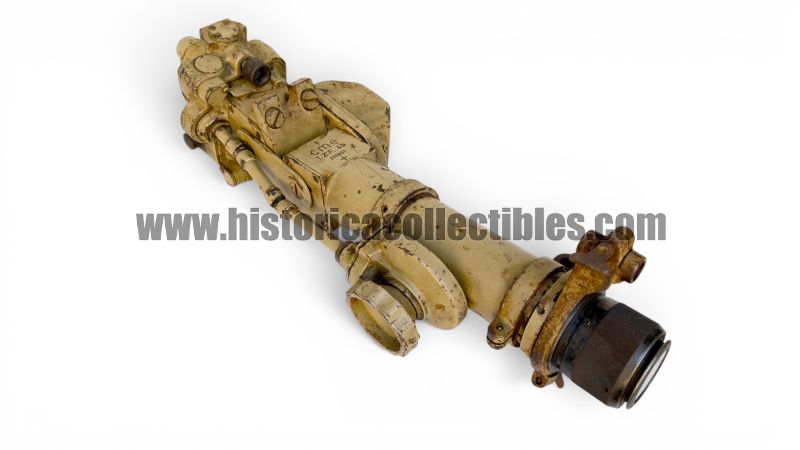

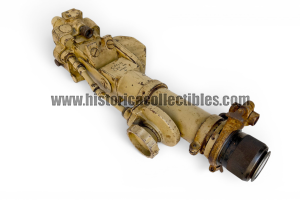

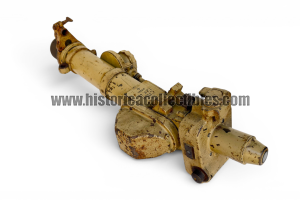

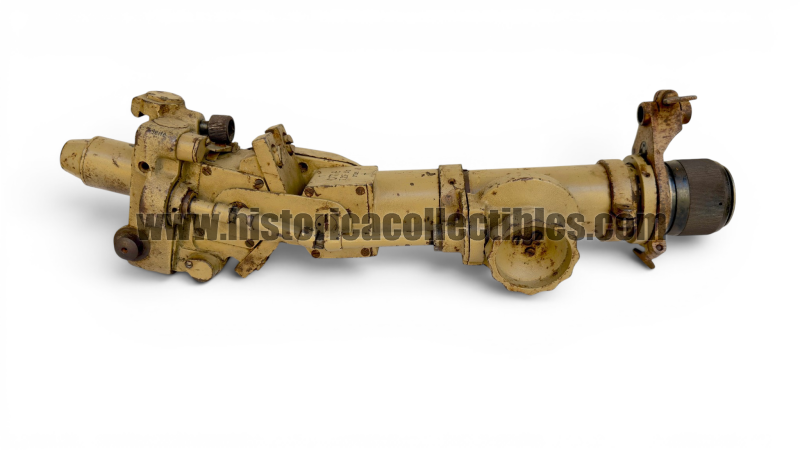

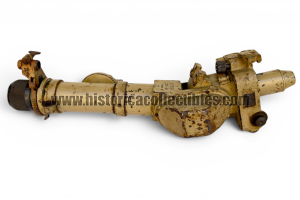

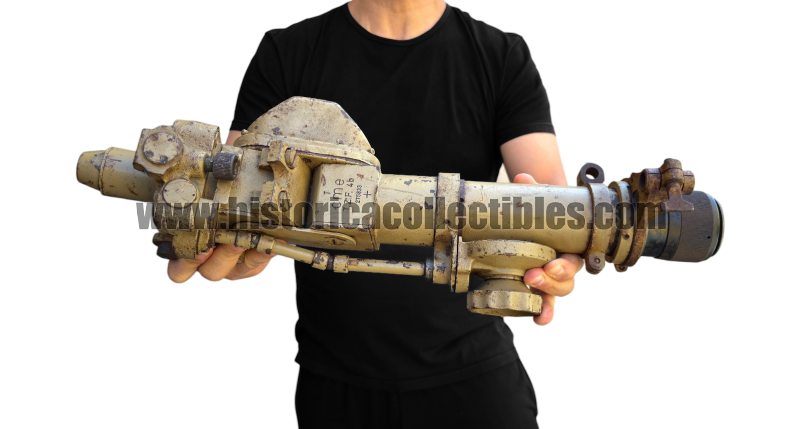

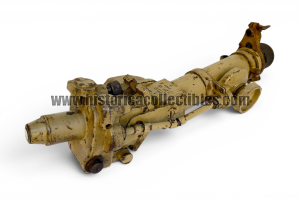

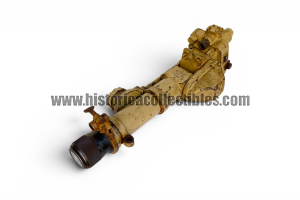

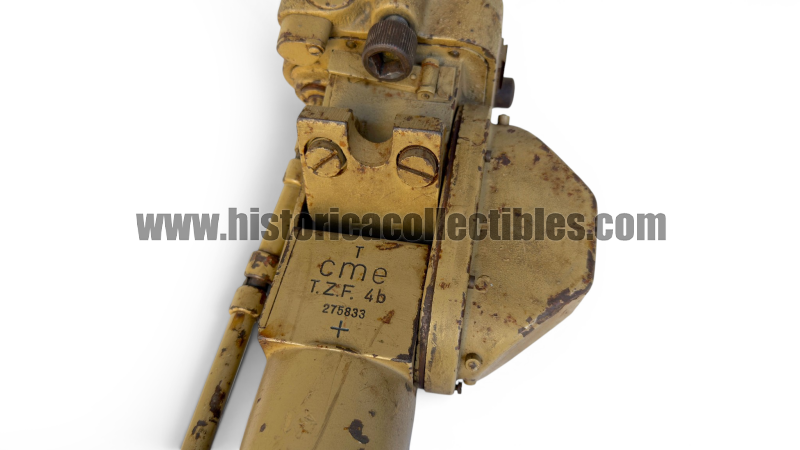

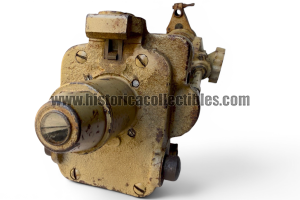

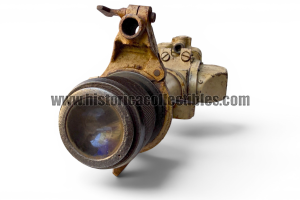

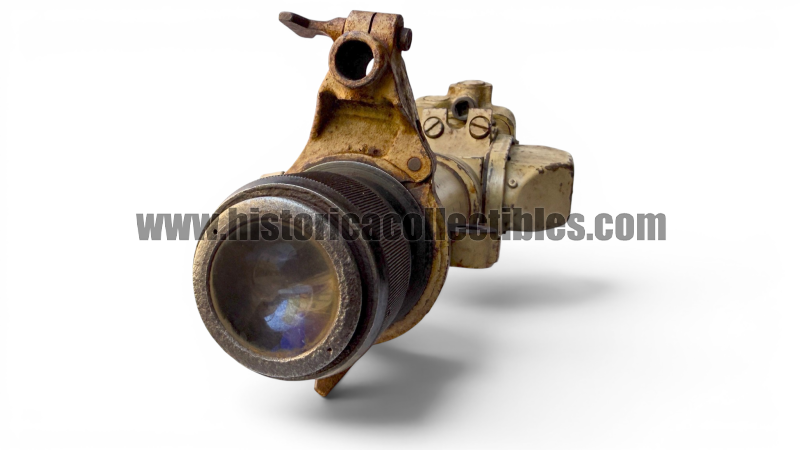

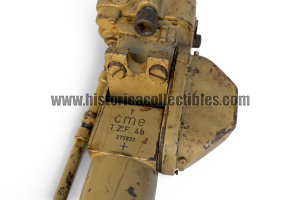

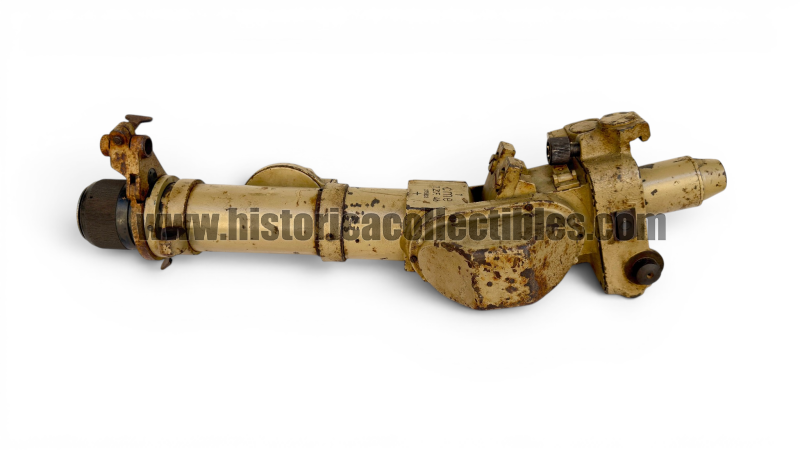

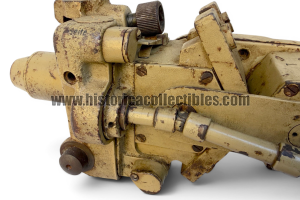

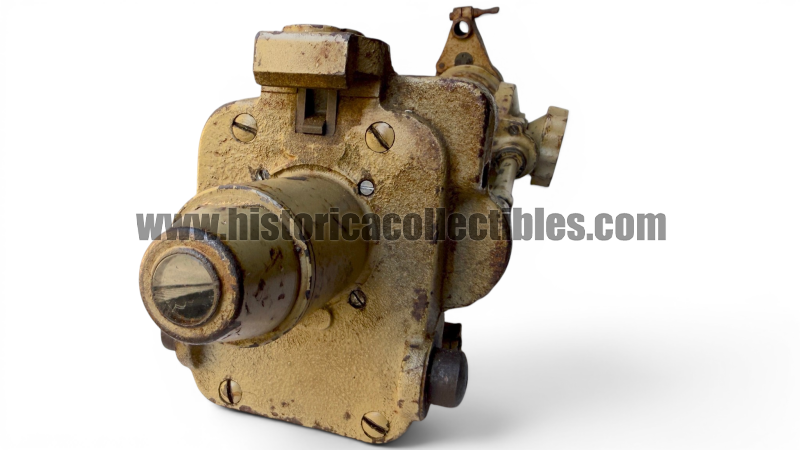

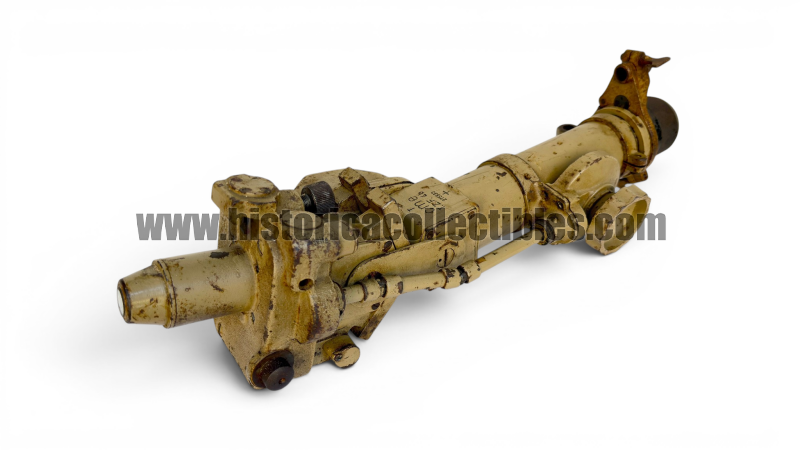

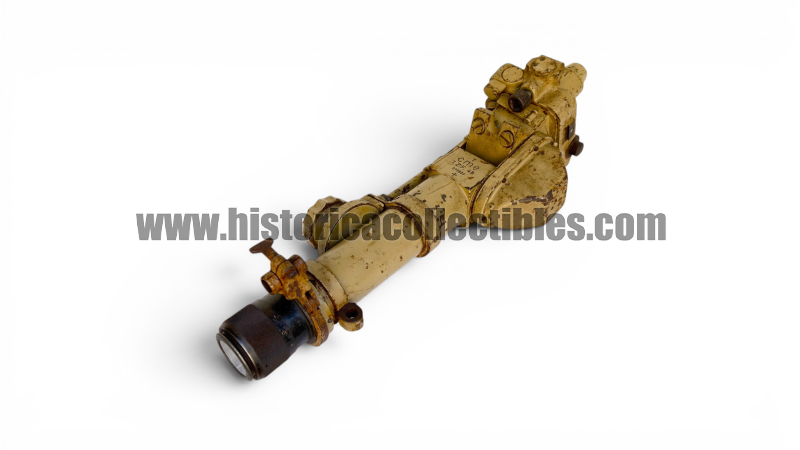

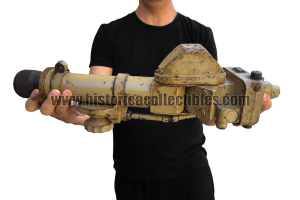

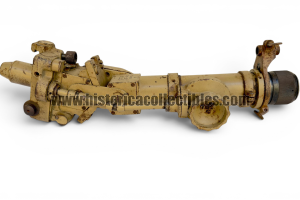

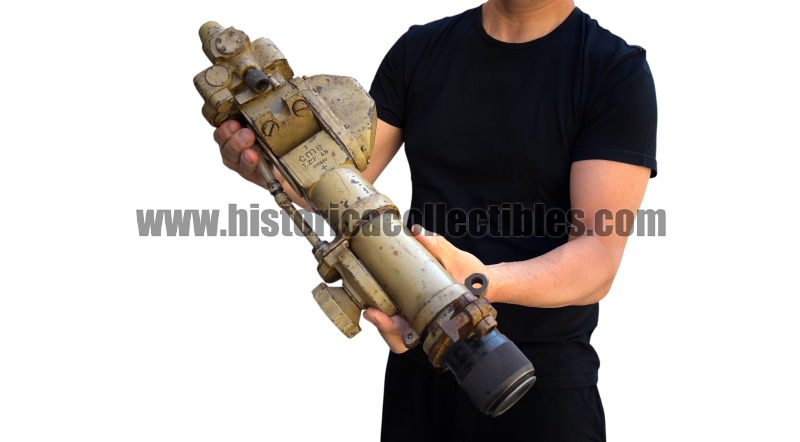

Il T.Z.F. 4/b (Turm-Zielfernrohr 4/b), prodotto da “CME” – Wichmann, Gebr., Zeichengeräte, Vermessungs-Instrumente, Berlin, è un complesso mirino telescopico monoculare destinato al puntamento dei cannoni installati sui carri armati leggeri Panzer II, in particolare nelle versioni Ausf. a–C e Ausf. F. Il dispositivo presenta un ingrandimento fisso di 2,5x e un campo visivo di 25°, offrendo un adeguato compromesso tra capacità di acquisizione del bersaglio e controllo visivo dell’area operativa.

L’ottica era impiegata sui Panzer II equipaggiati con cannone automatico da 2 cm KwK 30. La versione iniziale fu adottata sugli Ausf. a–C, mentre le varianti T.Z.F. 4/36 e T.Z.F. 4/38 furono introdotte successivamente sugli Ausf. F, in linea con gli aggiornamenti tecnici del mezzo.

Il reticolo di puntamento, inizialmente graduato fino a 800 metri, venne aggiornato a partire dal 1938 con una scala estesa fino a 1.200 metri, consentendo una più efficace stima delle distanze e una migliore compensazione balistica.

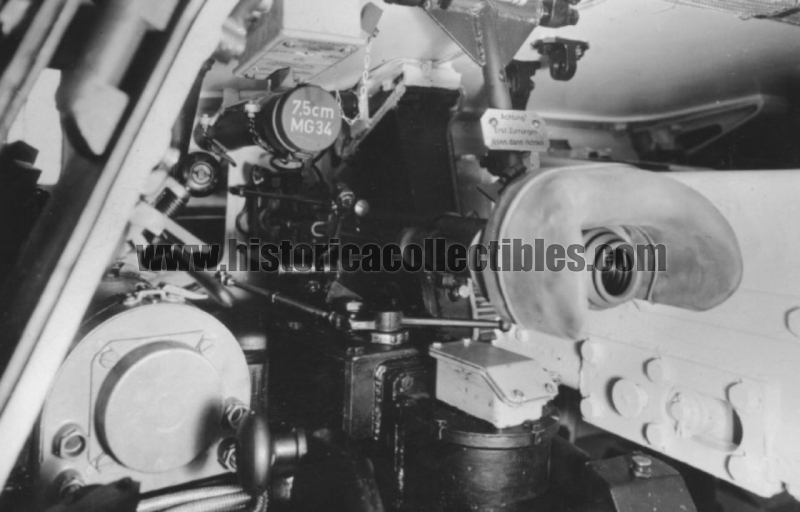

L’ottica era utilizzata sia per il tiro del cannone automatico KwK 30 da 2 cm, sia per la mitragliatrice coassiale MG 34, garantendo versatilità d’impiego.

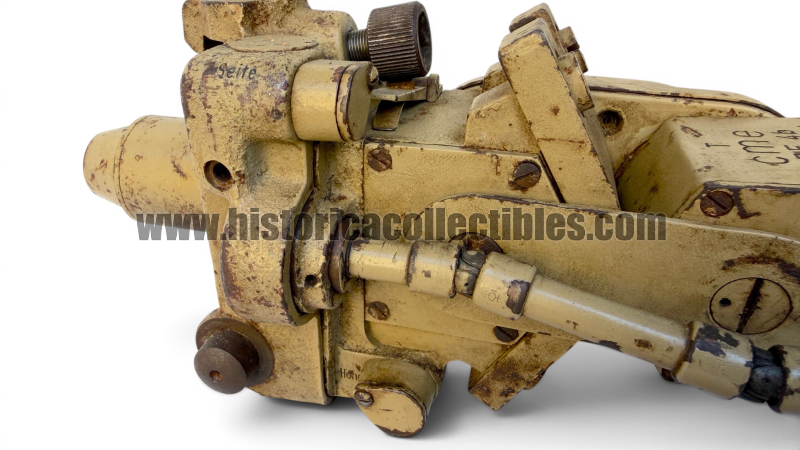

Sebbene risulta essere in condizioni estetiche buone, traguardando attraverso non si vede un'immagine completa ed è priva del reticolo di puntamento: Questi 2 elementi suggeriscono una probabile manomissione/rimozione avvenuta in epoca bellica (verosimilmente presso officine di manutenzione campale a seguito di danneggiamento e successivo intervento) oppure nel periodo postbellico.

Referenza:

• https://wikitanks.com/index.php?title=TZF_4#google...
• U.S. War Department Technical Manual, TM-E 30-451: Handbook on German Military Forces (Marzo 1945). CHAPTER VIII. EQUIPMENT. Section III. ARTILLERY FIRE CONTROL EQUIPMENT. GERMAN TANK AND ARMORED CAR SIGHTS—TURRET SIGHTING TELESCOPES y GERMAN TANK AND ARMORED CAR SIGHTS—HULL MACHINE GUN TELESCOPES.

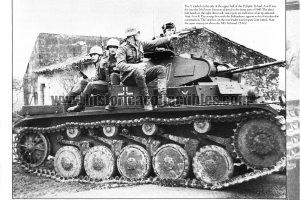

• Higgings, David R. (2015). Panzer II vs 7TP: Poland 1939. Duel 66. Oxford: Osprey Publishing Ltd.. ISBN 978-1-4728-0882-0.
• Chamberlain, Peter (1993). Encyclopedia of German Tanks of Ww2. Weidenfeld & Nicolson. IS
