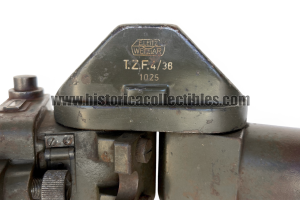

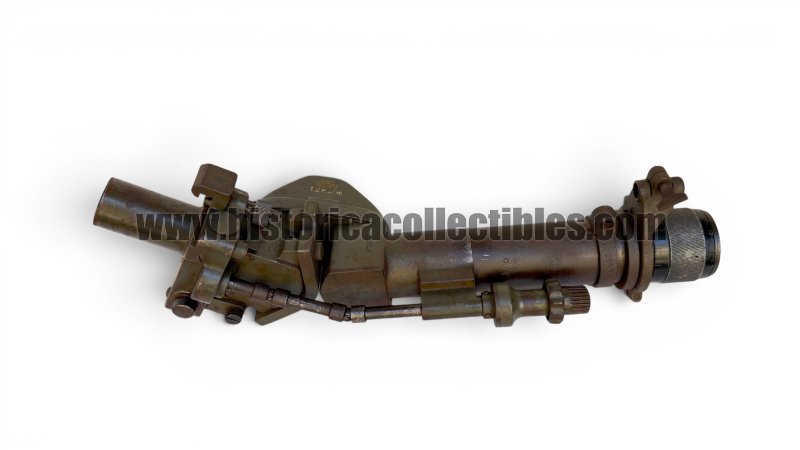

Turmzielfernrohr T.Z.F.4/38, E. Leitz Wetzlar, Panzerkampfwagen II (Panzer II Ausf. F), circa 1941

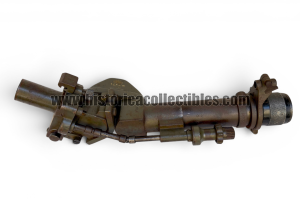

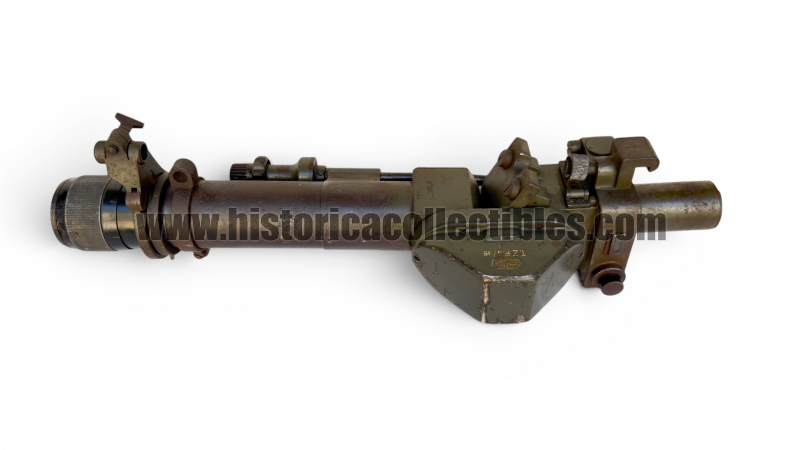

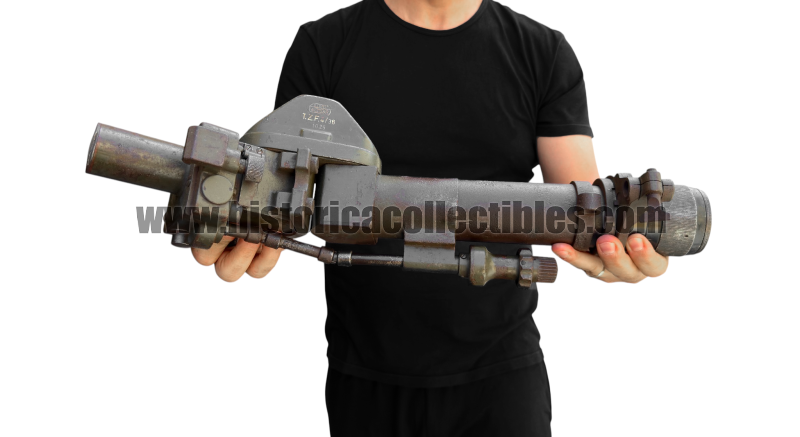

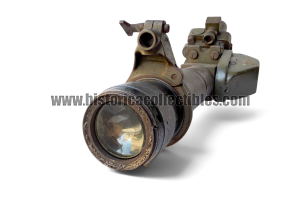

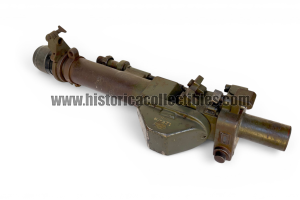

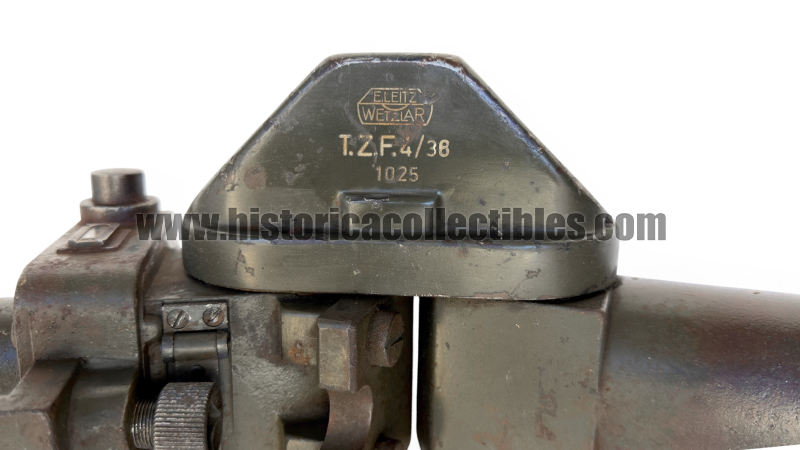

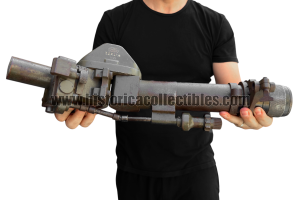

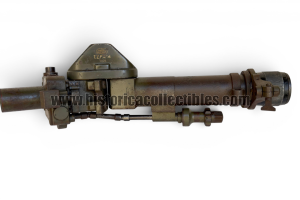

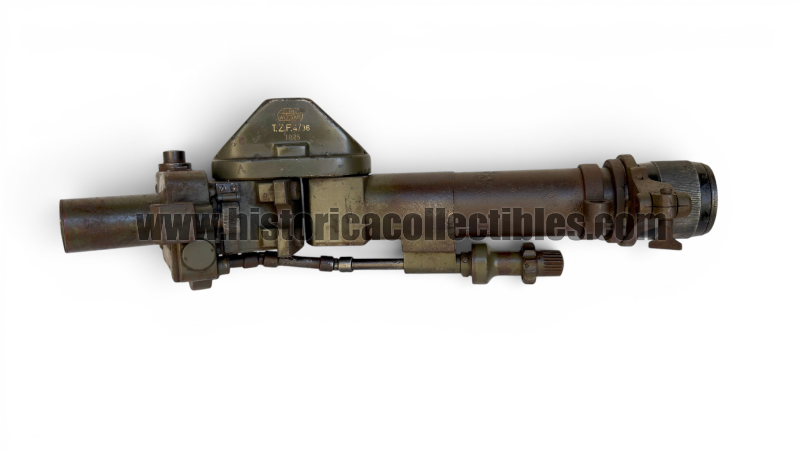

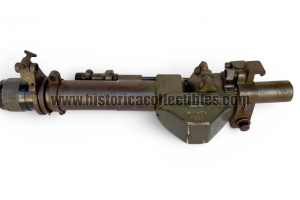

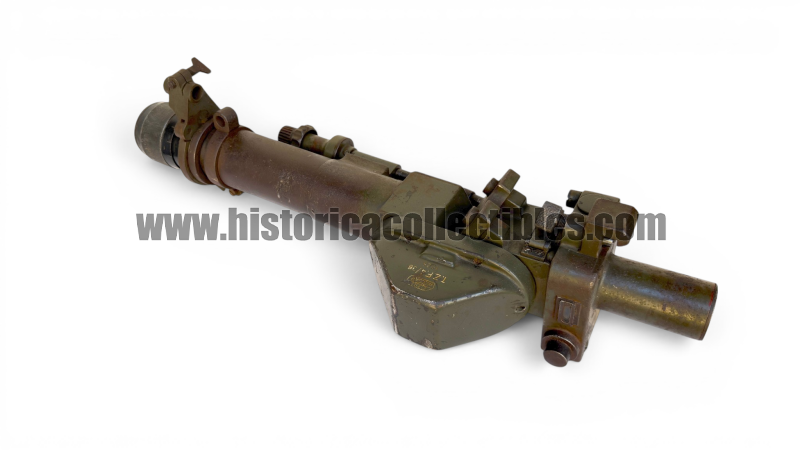

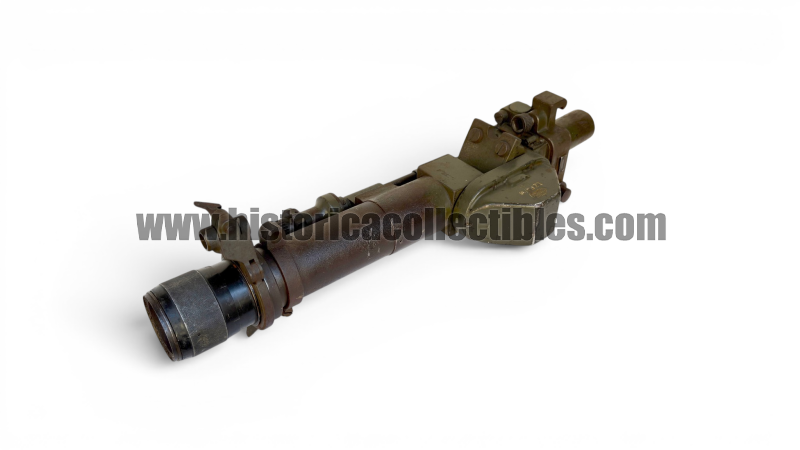

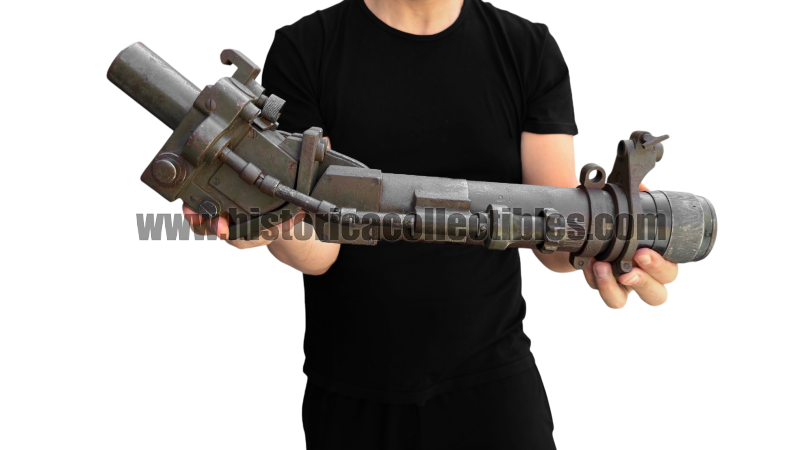

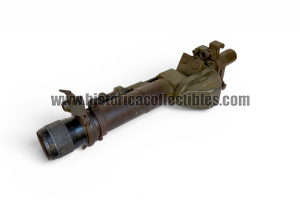

Il T.Z.F. 4/38 (Turm-Zielfernrohr 4/38), prodotto dalla E. Leitz Wetzlar, è un complesso mirino telescopico monoculare destinato al puntamento dei cannoni installati sui carri armati leggeri Panzer II, in particolare nelle versioni Ausf. a–C e Ausf. F. Il dispositivo offre un ingrandimento fisso di 2,5x e un campo visivo di 25°, garantendo un efficace equilibrio tra capacità di acquisizione del bersaglio e controllo visivo dell’area operativa circostante il bersaglio ingaggiato.

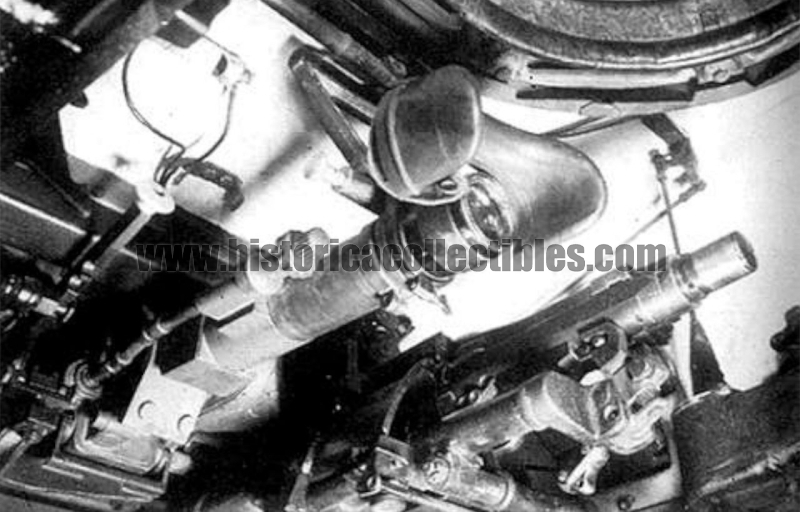

L’ottica era impiegata sui carri armati leggeri Panzer II equipaggiati con cannone automatico da 2 cm KwK 30. La versione iniziale fu installata sui Panzer II Ausf. a–C, mentre le varianti T.Z.F. 4/36 e T.Z.F. 4/38 furono adottate sui Panzer II Ausf. F, in linea con gli aggiornamenti tecnici del veicolo.
Il reticolo di puntamento, inizialmente graduato fino a 800 metri, venne successivamente aggiornato (a partire dal 1938) con una scala estesa fino a 1.200 metri, consentendo una più efficace stima delle distanze e una migliore compensazione balistica.

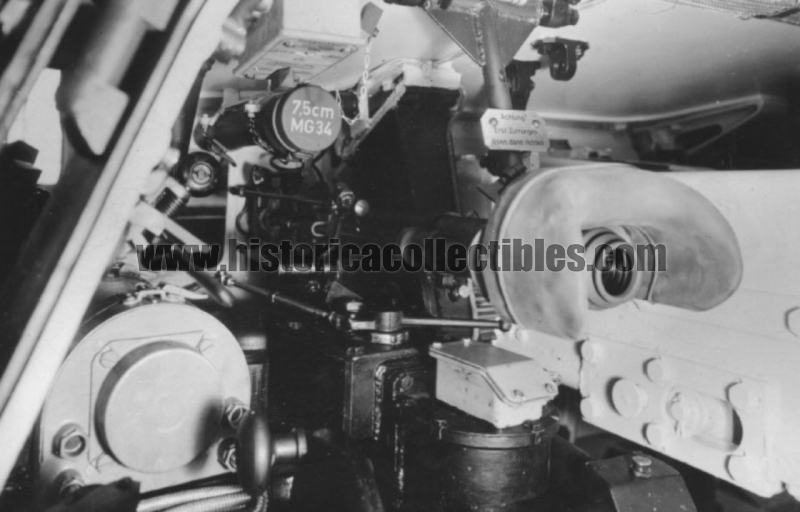

L’ottica era utilizzata sia per il tiro del cannone automatico KwK 30 da 2 cm, sia per la mitragliatrice coassiale MG 34, assicurando versatilità d’impiego.

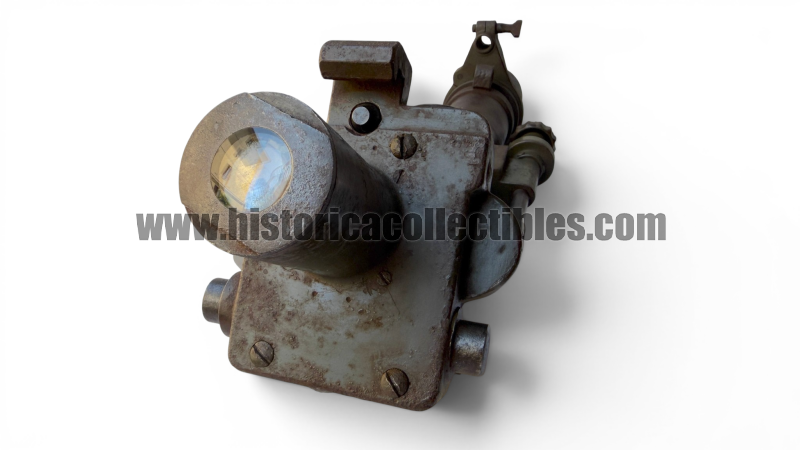

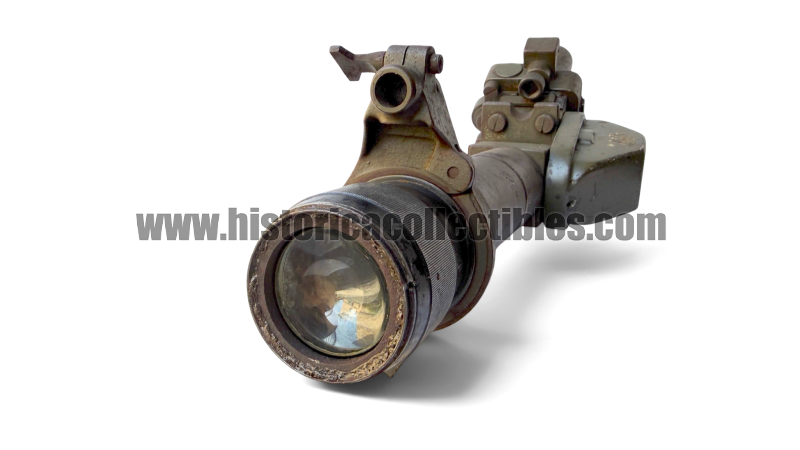

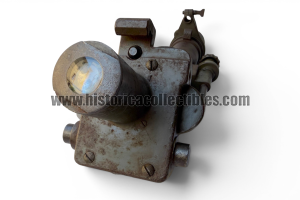

La visione è nitida, priva di alterazioni significative, con meccanismi di regolazione pienamente funzionanti.
Referenza:
- https://wikitanks.com/index.php?title=TZF_4#google...
- U.S. War Department Technical Manual, TM-E 30-451: Handbook on German Military Forces (Marzo 1945). CHAPTER VIII. EQUIPMENT. Section III. ARTILLERY FIRE CONTROL EQUIPMENT. GERMAN TANK AND ARMORED CAR SIGHTS—TURRET SIGHTING TELESCOPES y GERMAN TANK AND ARMORED CAR SIGHTS—HULL MACHINE GUN TELESCOPES.
- Higgings, David R. (2015). Panzer II vs 7TP: Poland 1939. Duel 66. Oxford: Osprey Publishing Ltd.. ISBN 978-1-4728-0882-0.
- Chamberlain, Peter (1993). Encyclopedia of German Tanks of Ww2. Weidenfeld & Nicolson. IS
