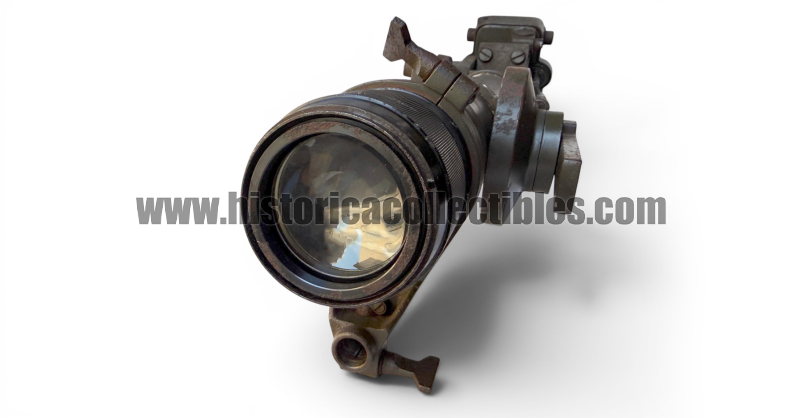

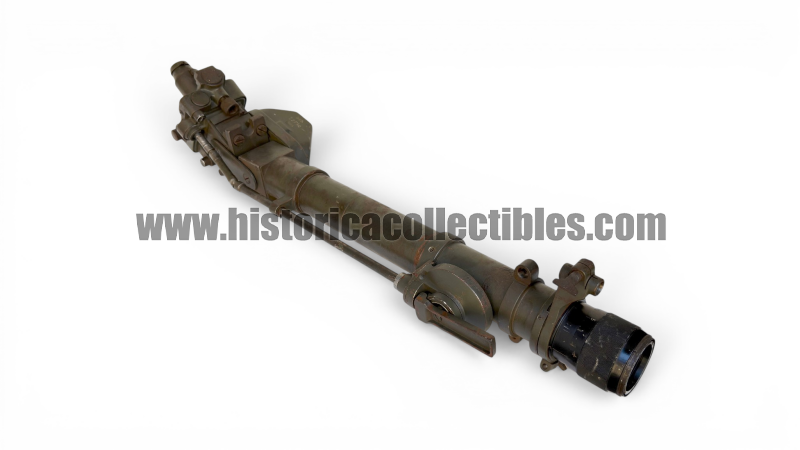

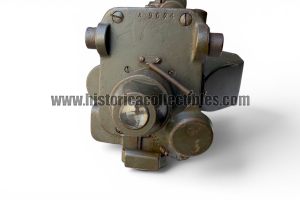

Turmzielfernrohr T.Z.F.5d, "BEH" (E. Leitz), Panzerkampfwagen III (Pz.Kpfw. III), circa 1940

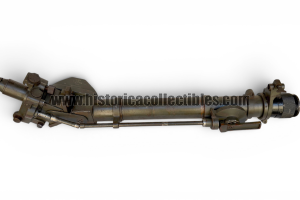

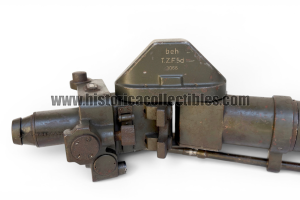

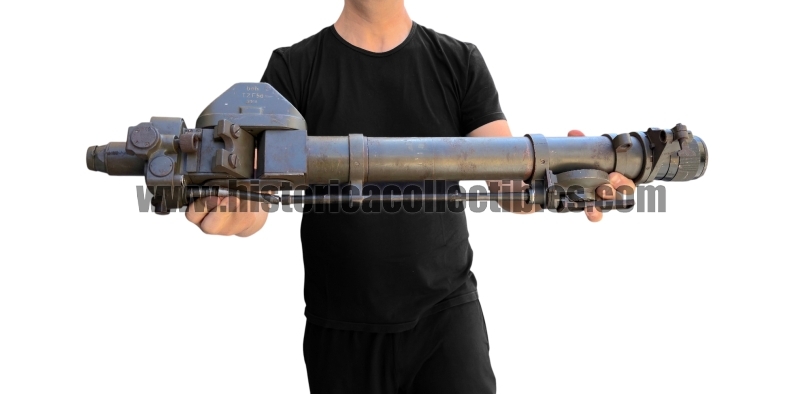

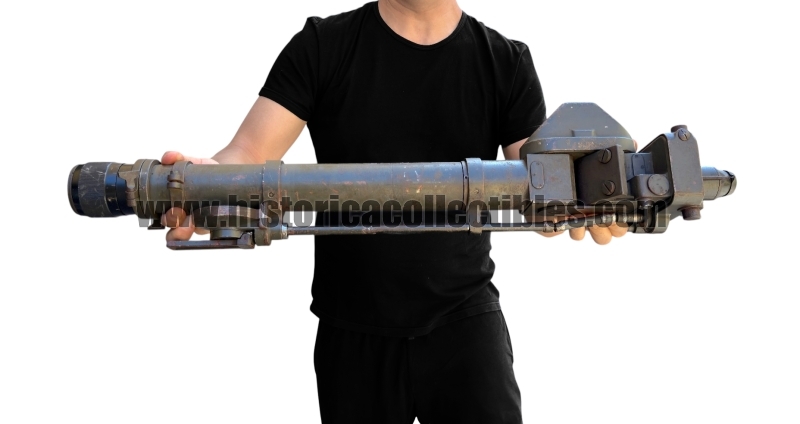

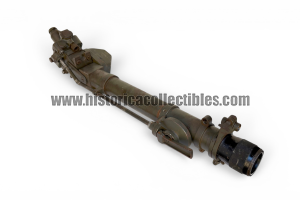

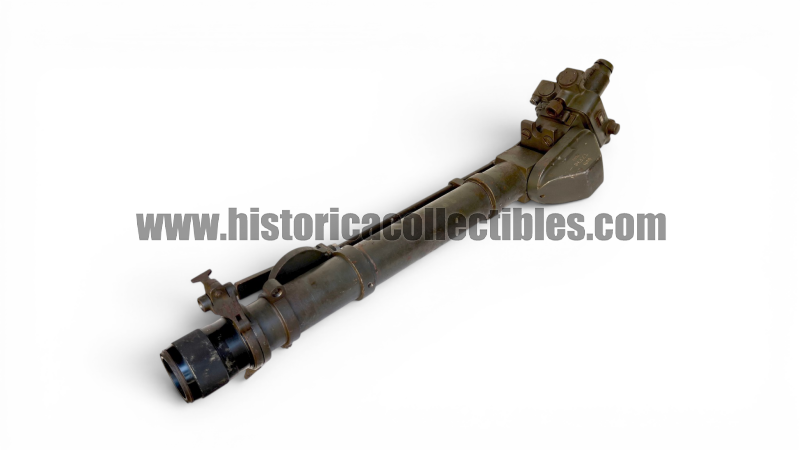

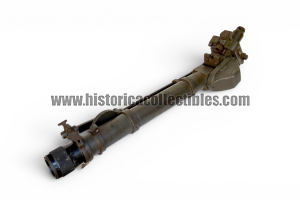

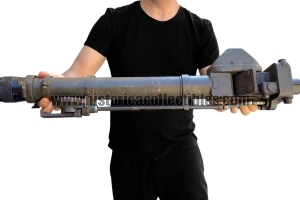

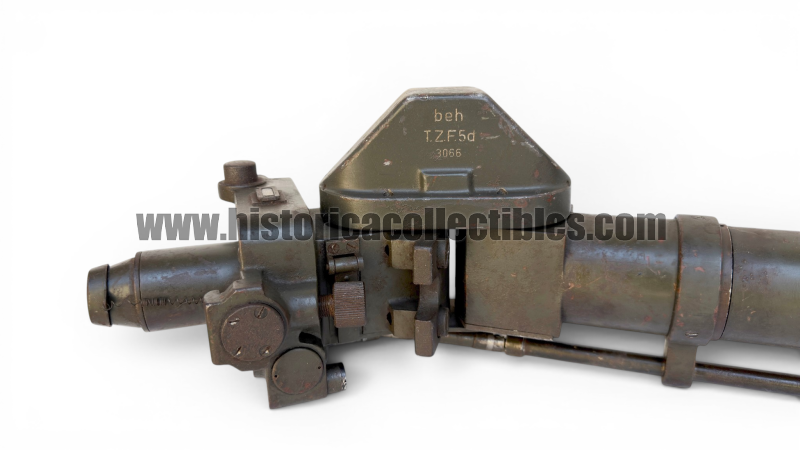

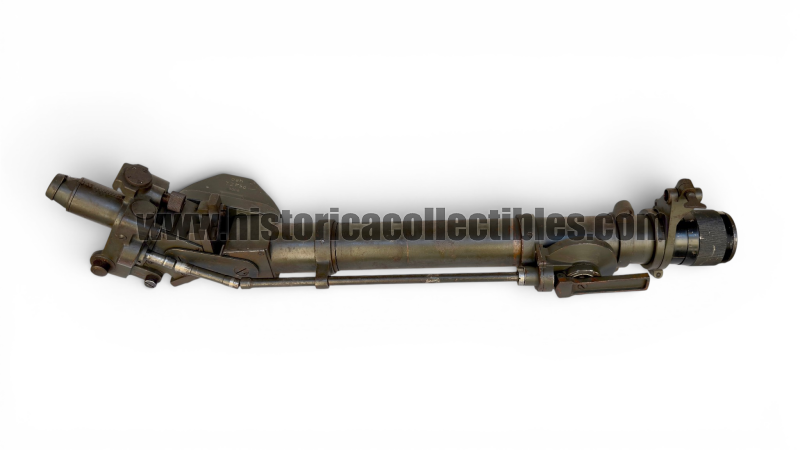

Ottica T.Z.F. 5d (Turm-Zielfernrohr 5d) prodotta da “beh”, nome in codice della ditta Ernst Leitz Wetzlar (su disposizione de Oberkommando der Wehrmacht)" utilizzata come dispositivo di puntamento sui carri armati medi Panzer III nel corso della Seconda Guerra Mondiale. Progettata per l’acquisizione e l’ingaggio del bersaglio, essa garantisce un ingrandimento fisso pari a 2,5x con un campo visivo di 25°, offrendo un adeguato compromesso tra precisione e ampia percezione del contesto operativo.

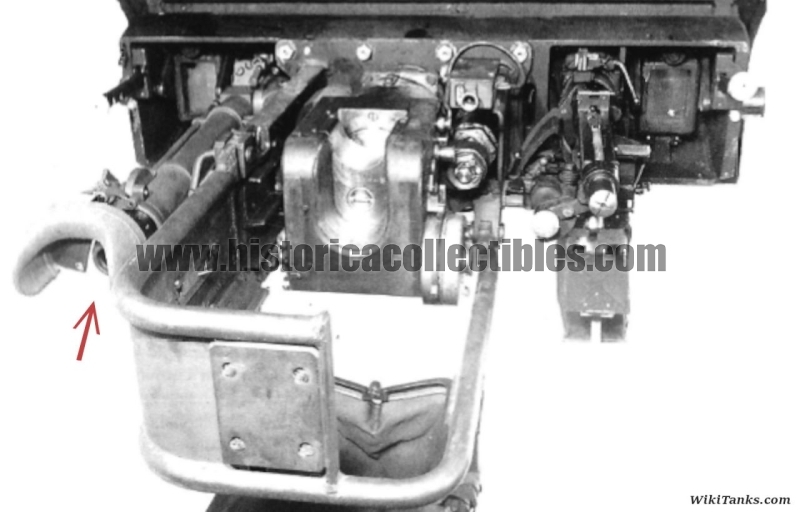

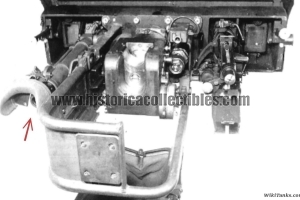

L’unità fu installata sui Panzer equipaggiati con cannone da 5 cm KwK 38 L/42, a partire dagli ultimi esemplari della serie Ausführung F fino alla serie Ausführung J. Il sistema ottico era integrato sia per l’impiego con l’armamento principale sia con la mitragliatrice coassiale MG 34, assicurando versatilità operativa in differenti scenari di combattimento.
Il reticolo di puntamento, di estremamente complesso, è calibrato per consentire la stima delle distanze e la compensazione balistica, risultando idoneo al tiro efficace su bersagli a diverse distanze.

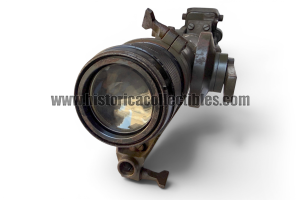

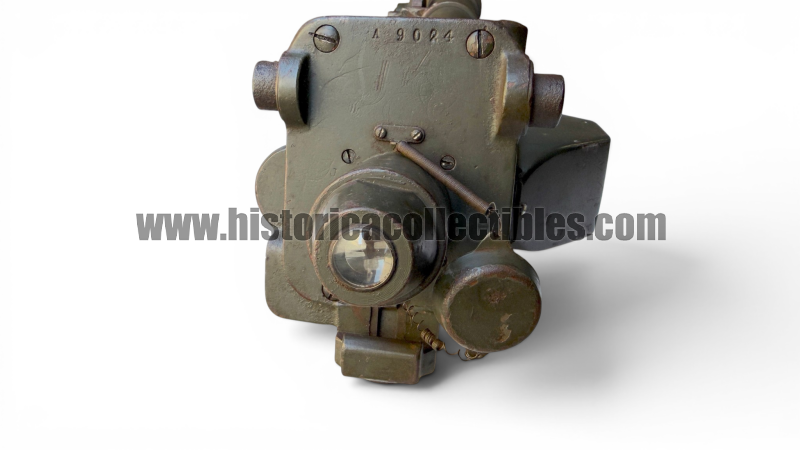

L’ottica presenta una qualità visiva nitida e priva di opacizzazioni rilevanti. I meccanismi di regolazione risultano pienamente funzionanti, confermando l’integrità operativa del dispositivo.
Referenze:
- https://wikitanks.com/index.php?title=TZF_5d
- Defense Technology Museum – Koblenz, Germany (https://www.landmarkscout.com/turmzielfernrohr-t-z...)
- Jentz, Thomas L. (2006). Panzer Tracs No.3-1, Panzerkampfwagen III Ausf. A-D. Boyds, MD: Panzer Tracts. ISBN 0-9771643-4-9.
- Jentz, Thomas L. (2007). Panzer Tracs No.3-2, Panzerkampfwagen III Ausf. E-H. Boyds, MD: Panzer Tracts. ISBN 978-0-9771643-9-4.
- U.S. War Department Technical Manual, TM-E 30-451: Handbook on German Military Forces (Marzo 1945). CHAPTER VIII. EQUIPMENT. Section III. ARTILLERY FIRE CONTROL EQUIPMENT. GERMAN TANK AND ARMORED CAR SIGHTS—TURRET SIGHTING TELESCOPES y GERMAN TANK AND ARMORED CAR SIGHTS—HULL MACHINE GUN TELESCOPES.
- Chamberlain, Peter (1993). Encyclopedia of German Tanks of Ww2. Weidenfeld & Nicolson. ISBN: 978-1854092144.
